おはよう御座います。
昨日は眠くて眠くて、22時にはバタン休してしまいました。
(お休みだったんだけどねぇ)
さて、昨日は以前にも紹介したZ MATCHのQRPアンテナチューナーの製作をしました。
詳しい製作の進行は、後ほどあらためて・・・

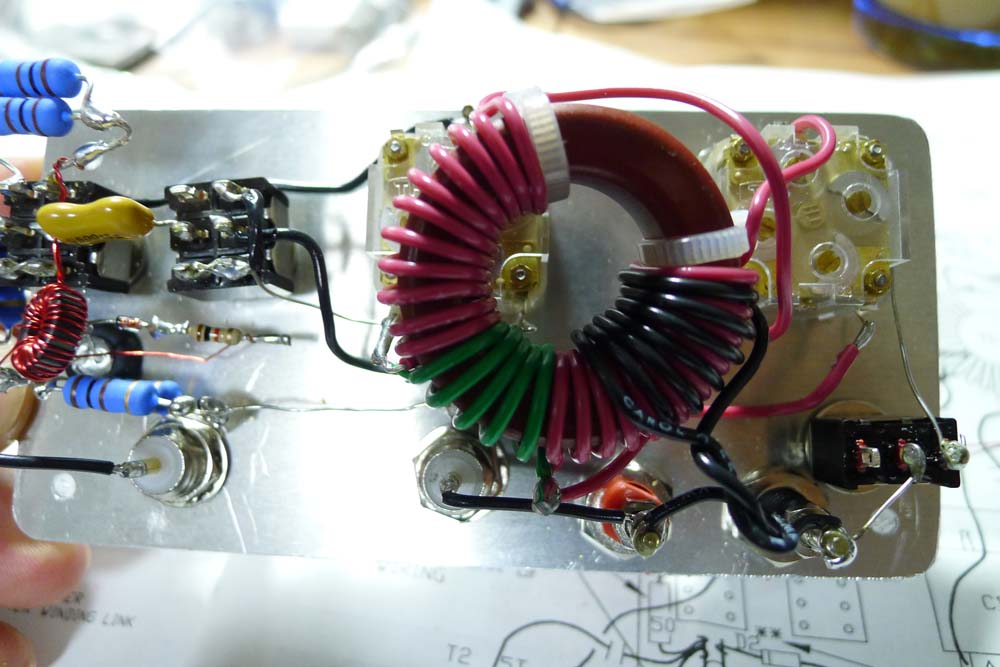

完成後の構成は写真のとおりです。
全部が空中配線ですね。
最初は面倒だなぁ~なんて思っていたのですが、意外と楽でした。
ただ、配線はなるべく短めに!!が基本ですよ。
一番大変なのが、このコイル巻き作業。
ただ指定回数巻くだけって言えばそうなんだけど、最初は緑線を5回巻、両方に赤線を11回ずつ巻き付けます。この回数は・・・そうコイルの中心を通る線の数ですよ!!
ポリバリコンの端子は弱いので、あまり強い力を加えたり、何度もひねってたりすると、根本からポロッって事になるのでご注意を!!
そして、完成品です。
細かな作りや動作方法は、ZM-2と検索すると、沢山のJA各局のレポートが上がっていますので参考にされてみてくださいね。
私はWebから直接注文、クレジットカード(Paypalで精算)、丁度この円高が始まった時に注文しました。約1週間くらいでAIRMAILで届きますよ。
パネル面も、はじめから穴も空いていますので、穴加工は不要です。
ただ、紙のシールが1枚入っているだけだったので、そのシールを貼り、その上からビニールセロハンテープ(デカイ奴)で防水も兼ねて覆っています。ちょっとだけシワシワが出てしまった(^_^;)
早速、運用ということで自作7MHzCW(2.5W)に繋いで、取り敢えずDPで調整してみましたが、とって良好です。今度のお休みにでもワイヤーアンテナなど繋いでみてQSOしてみようかと思います。
とっても軽くて、これだったら・・・手軽に出張、海外などにも持って行けそうです。SWRを見るインジケーターも良好で重宝しそうですね。
注意点としては、このATUは耐入力は15Wまでですからね・・・QRP向けですよ。
